電阻參數的四種表示方法

電阻的參數主要有直標法、文字符號法、色標法和數碼表示法四種。

1、直標法

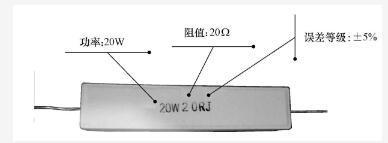

直標法就是將電阻的阻值用數字和文字符號直接標在電阻體上。直標法主要用于體積較大（功率大）的電阻上，其允許誤差則用百分數表示，未標誤差的電阻為±20%的允許誤差。電阻直標法如圖1所示。

2、文字符號法

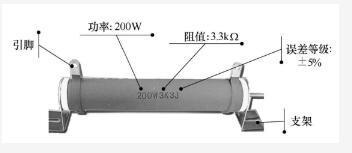

文字符號法就是將電阻的標稱值和誤差用數字和文字符號按一定的規律組合標識在電阻體上。文字符號法為了解決數值中的小數點印刷不清或被遺漏的問題，常常用電阻的單位來取代小數點，如5.7k標注為5k7,3300M標注為3G3,0.1Ω標注為R10 , 1Ω標注為1R5 :電阻文字符號法如圖2所示。

3、色標法

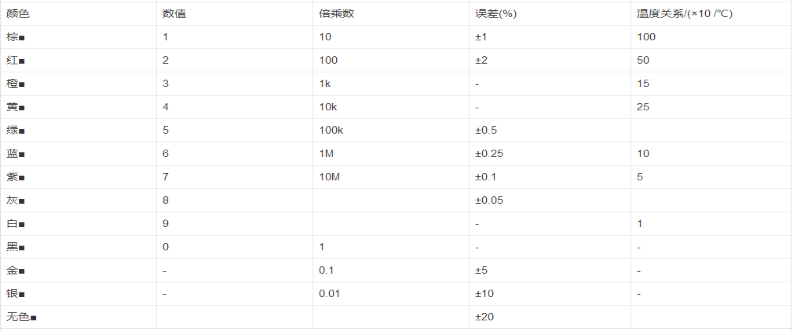

色標法是將電阻的類別及主要技術參數的數值用顏色（色環或色點）標注在它的外表面上。色標電阻（色環電阻）可分為四環、五環標法。四環電阻各色環含義如圖3所示（四環電阻各色環含義）。

快速識別色環電阻的要點是熟記色環所代表的數字含義，為方便記憶，色環代表的數翻順口溜如下：

1棕2紅3為橙，4黃5綠在其中，
6藍7紫隨后到，8灰9白黑為0 ,
尾環金銀為誤差，數字應為5/10。
四色環電阻的色環表示標稱值（2位有效數字）及精度。示例：
色環為棕綠橙金表示15x 103Ω=15kΩ±5%kΩ的電阻。
五色環電阻的色環表示標稱值（3位有效數字）及精度。示例：色環為紅紫綠黃棕表示275x 10/4Ω=2.75MΩ±1%MΩ的電阻。
一般四色環和五色環電阻表示允許誤差的色環的特點是該色環距離其他環的距離較遠。較標準的表示應是表示允許誤差的色環的寬度是其他色環的1.5~2倍。

4 、數碼表示法
數碼法是在電阻體的表面用三位數字或兩位數字加R來表示標稱值的方法稱為數碼表示法。該方法常用于貼片電阻、排阻等。
示例：標注為"103"的電阻其阻值為10x103=10kΩ ,如圖1-18 所示；標注為"472"的電阻其阻值為47x102=4.7kΩ。需要注意的是，要將這種標注法與直標法區別開，如標注為220的電阻器，其阻值為 22Ω ,只有標注為221的電阻器，其阻值才為220Ω。
