貼片電阻封裝
我們常說的貼片電阻 (SMD Resistor)叫"片式固定電阻器"(Chip Fixed Resistor)，又叫"矩形片狀電阻"(Rectangular Chip Resistors)，是由ROHM公司發明并最早推出市場的。特點是耐潮濕，耐高溫，可靠度高，外觀尺寸均勻，精確且溫度系數與阻值公差小。
封裝：0201，0402，0603，0805，1206，1210，1812，2010，2512。其常規系列的精度為5%，1%。阻值范圍從0.1歐姆到20M歐姆。標準阻值有E24，E96系列。功率有1/20W、1/16W、1/8W、1/10W、1/4W、1/2W、1W。

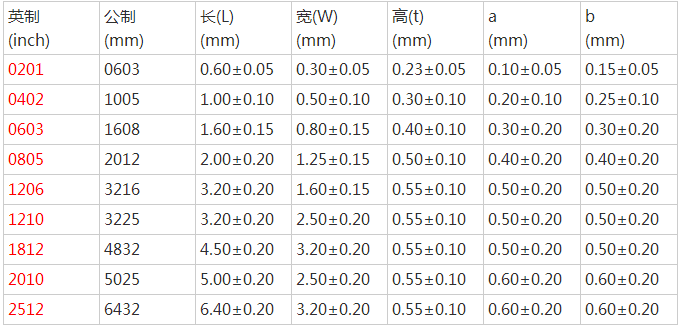

貼片電阻常見封裝有9種，用兩種尺寸代碼來表示。一種尺寸代碼是由4位數字表示的EIA(美國電子工業協會)代碼，前兩位與后兩位分別表示電阻的長與寬，以英寸為單位。我們常說的0603封裝就是指英制代碼。另一種是米制代碼，也由4位數字表示，其單位為毫米。下表列出貼片電阻封裝英制和公制的關系及詳細的尺寸：
