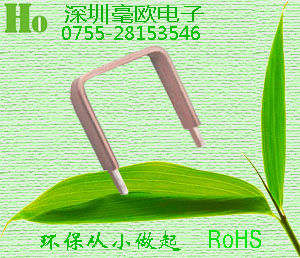

電能表的錳銅電阻采樣供計量芯片是電流信號,由于他穩定性能好,錳銅電阻阻值穩定所以被電能表選為電流采樣原件,其串聯在負載回路中,通過檢測其上的電壓來計算回路中的電流。電能表的錳銅電阻采樣供計量芯片是電壓信號還是電流信號。

　　采樣電阻一般根據具體線路板的要求，分為插件電阻、貼片電阻。采樣電阻，阻值低，精密度高，一般在阻值精密度在±1%以內，更高要求的用途時會采用0.01%精度的電阻。國內工廠生產的大部分都是以康銅、錳銅為材質的插件電阻，但是，廣大的用戶更需要的是貼片的高精密電阻來實現取樣功能，這是為了滿足產品小型化產品生產的自動化的要求。能夠生產在低溫度系數，高精密度，超低阻值上做到滿足用戶要求電阻的廠商并不多見。

錳銅電阻單項智能電能表，都是四個端口的，兩進，兩出，零線火線進入電能表，它是一三進，二四出，電能表的內部有一個計量單元，我就簡單的和你說一下把，計量單元，要把輸入的電壓，和電流進行計量，不可能把交流220電壓送入計量單元，所以一三進去，通過一個電阻分壓網路，串聯，等效后，把交流220v等效成微小的電壓信號送人計量單元，計量單元有兩個通道(A,B,)A通道是電壓輸入，B是電流輸入，是通過錳銅片采樣電流，然后送人計量單元B通道，計量芯片是一個數模轉換芯片，進行計量，一三是輸入計量，二四是輸出負載還有電流是形成一個回路的

　　一般錳銅電阻的阻值會選在1歐姆以下，屬于毫歐級無感電阻，但是部分電阻，有個采樣電壓等要求，必須選擇大阻值電阻，但是這樣電阻基數大，產生的誤差大。這種情況下，需要選擇高精度的無感電阻（可到0.01%精度，即萬分之一精度），這樣就可以讓采樣出來的數據非?？尚?。貼片超低阻值電阻(0.0005歐姆，2毫歐，3毫歐，10毫歐等)，貼片合金電阻，大功率電阻(20W,30W,35W,50W,100W)等產品，溫度系數可達到正負5PPM。
